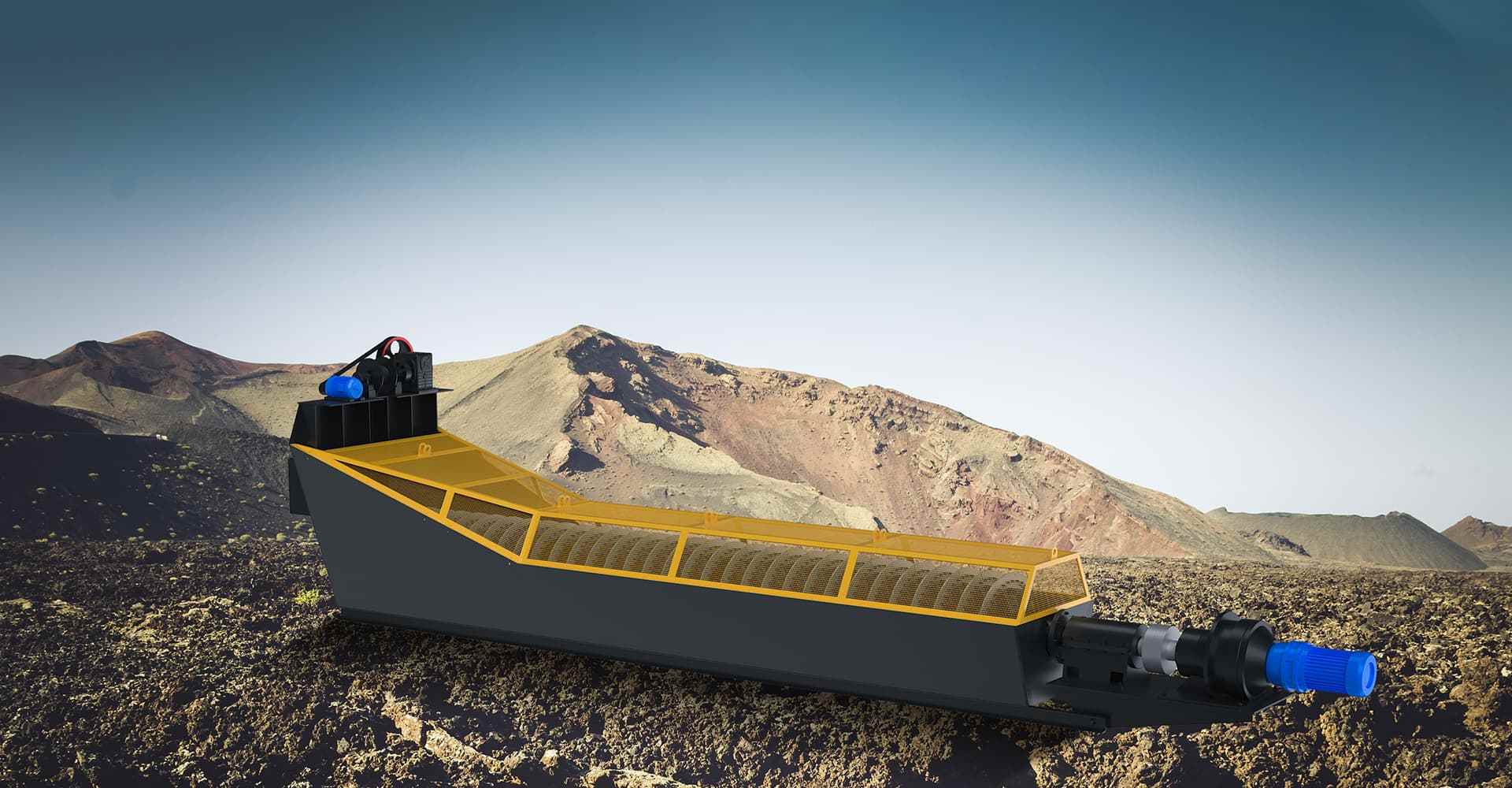

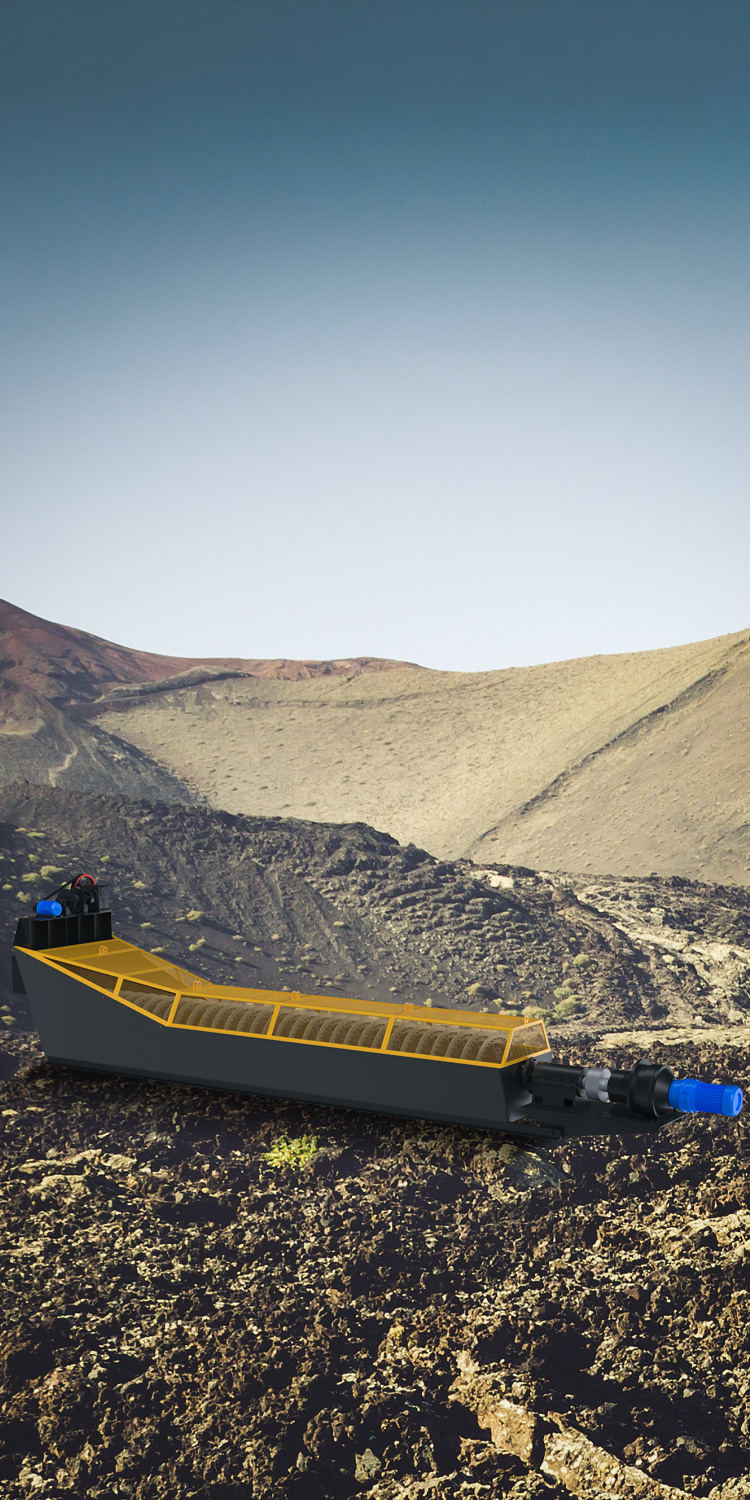

Spiral classifier
螺旋分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，金属选矿流程中对矿浆进行粒度分级，以及洗矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便等特点。 分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。
3000-14300mm
20-23300t/d
该设备技术先进，工艺简单，特别适合于干法大、中型制砂生产线使用
螺旋轴的入水头、轴头采用生铁套，操作可靠；石粉质量易于控制，0.00--0.75mm石粉含量在2%-15%之间可调
采用瓦片内衬，维修率低；底座采用槽钢，机体采用钢板焊接而成，质量好耐磨性高
| 型号 | 螺旋直径(mm) | 水槽长度(mm) | 螺旋转速(r/min) | 处理量（t/d） | 电动机功率（kw） | 外形尺寸（mm≤） | ||||
| 按返砂 | 按溢流 | 传动用 | 升降用 | 长 | 宽 | 高 | ||||
| FG-3 | 300 | 3000 | 12-30 | 80-150 | 20 | 1.1 | ---- | 3850 | 490 | 1140 |
| FG-5 | 500 | 4500 | 8-12.5 | 135-210 | 32 | 1.1 | ---- | 5430 | 680 | 1480 |
| FG-7 | 750 | 5500 | 6-10 | 340-570 | 65 | 3 | ---- | 6720 | 980 | 1820 |
| FG-10 | 1000 | 6500 | 5-8 | 675-1080 | 110 | 5.5 | ---- | 7590 | 1240 | 2380 |
| FC-10 | 8400 | 675-1080 | 85 | 7.5 | ---- | 9600 | 1240 | 2680 | ||
| FG-12 | 1200 | 6500 | 4-6 | 1170-1870 | 155 | 7.5 | 2.2 | 8180 | 1570 | 3110 |
| FC-12 | 8400 | 1170-1870 | 120 | 7.5 | 2.2 | 10370 | 1540 | 3920 | ||
| 2FG-12 | 6500 | 2340-3740 | 310 | 15 | 4.4 | 8230 | 2790 | 3110 | ||
| 2FC-12 | 8400 | 2340-3740 | 240 | 15 | 4.4 | 10370 | 2790 | 3920 | ||
| FG-15 | 1500 | 8300 | 4-6 | 1830-2740 | 235 | 7.5 | 2.2 | 10410 | 1880 | 4080 |
| FC-15 | 10500 | 1830-2740 | 185 | 7.5 | 2.2 | 12670 | 1820 | 4890 | ||
| 2FG-15 | 8300 | 2280-5480 | 470 | 15 | 4.4 | 10410 | 3390 | 4080 | ||
| 2FC-15 | 10500 | 2280-5480 | 370 | 15 | 4.4 | 12670 | 3370 | 4890 | ||
| FG-20 | 2000 | 8400 | 3.6-5.5 | 3290-5940 | 400 | 11-15 | 3 | 10790 | 2530 | 4490 |
| FC-20 | 12900 | 3210-5940 | 320 | 11-15 | 3 | 15610 | 2530 | 5340 | ||
| 2FG-20 | 8400 | 7780-11880 | 800 | 22-30 | 6 | 11000 | 4600 | 4490 | ||
| 2FC-20 | 12900 | 7780-11880 | 640 | 22-30 | 6 | 15760 | 4600 | 5640 | ||
| FG-24 | 2400 | 9130 | 3.67 | 6800 | 580 | 15 | 3 | 11650 | 2910 | 4970 |
| FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | ||
| 2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | ||
| 2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | ||
| 2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 |
| 2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | ||
| 型号 |
处理量（t/d） |
|
| 按返砂 |
按溢流 |
|
| FG-3 |
80-150 |
20 |
| FG-5 |
135-210 |
32 |
| FG-7 |
340-570 |
65 |
| FG-10 |
675-1080 |
110 |
| FC-10 |
675-1080 |
85 |
| FG-12 |
1170-1870 |
155 |
| FC-12 |
1170-1870 |
120 |
| 2FG-12 |
2340-3740 |
310 |
| 2FC-12 |
2340-3740 |
240 |
| FG-15 |
1830-2740 |
235 |
| FC-15 |
1830-2740 |
185 |
| 2FG-15 |
2280-5480 |
470 |
| 2FC-15 |
2280-5480 |
370 |
| FG-20 |
3290-5940 |
400 |
| FC-20 |
3210-5940 |
320 |
| 2FG-20 |
7780-11880 |
800 |
| 2FC-20 |
7780-11880 |
640 |
| FG-24 |
6800 |
580 |
| FC-24 | 6800 | 490 |
| 2FG-24 | 13600 | 1160 |
| 2FC-24 | 13700 | 910 |
| 2FG-30 | 23300 | 1785 |
| 2FC-30 | 23300 | 1410 |
